Grafy odberov

Grafy odberov umožňujú vidieť priemerné hodnoty veličín - odberov za stanovené obdobie. Pozadie grafu tvoria farebné pásy odvodené od minimálnej, priemernej a maximálnej hodnoty v zvolenej komunite. Zelený pás vyjadruje požadované pásmo hodnôt. Jeho šírka je dané hodnotou kritéria - počet percent okolo priemeru komunity. Modrý pás pozadia vyjadruje oblasť s malými odbermi. Červený pás - oblasť s veľký odbermi.

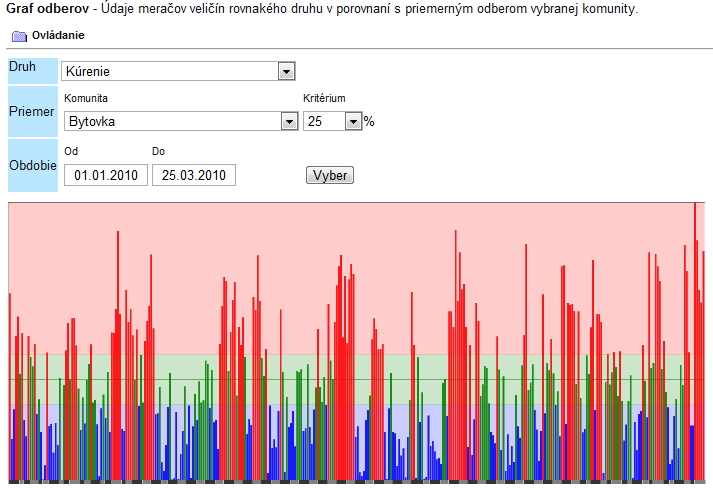

Každej veličine zodpovedá jeden zvislý stĺpec grafu. Jej farba je získaná porovnaním veľkosti priemernej hodnoty veličiny s priemerom komunity. Na uvedenom obrázku je graf kúrenia. Jednotlivé zvislé čiary zodpovedajú údajom, ktoré boli získané pomerovými rozdeľovačmi vykurovacích nákladov umiestnenými na jednotlivých radiátoroch v bytovke. Zebrovitá čiara pod grafom vyjadruje jednotlivé byty. Šírka čierneho resp. sivého pásu zodpovedá počtu radiátorov v danom byte. Pri pohybe kurzorom myši ponad tieto čierno sivé pásy prihlásenému používateľovi bude zobrazené číslo vchodu, bytu, poschodie a meno vlastníka. Výpis týchto údajov je pre bežného návštevníka potlačený. Prechodom kurzora nad zvislé čiary grafu sa zobrazí priemerná hodnota a názov veličiny.

Význam farieb zvislých čiar:

• Zelená - veľkosť odberu príslušnej veličiny je v okolí priemerného odberu zvolenej komunity. V uvedenom prípade sa odber jednotlivých veličín porovnáva s komunitou "Bytovka", t.j. s celkovým priemerným odberom vo vyhodnocovanom období. Okolie priemernej hodnoty je dané hodnotou zvolenou vo výberovom zozname "Kritérium". Na uvedenom obrázku je to 25 percentné okolie priemernej hodnoty odberu v bytovke.
• Modrá - veľkosť odberu je pod dolnou medzou okolia priemerného odberu komunity. Aby sa vlastníci bytov dostali do "zeleného" pásma, museli by zväčšiť odber na príslušných radiátoroch.
• Červená - veľkosť odberu je nad hornou medzou okolia priemerného odberu komunity. Aby sa vlastníci bytov dostali do "zeleného" pásma, museli by zmenšiť odber.

Grafmi odberu je možné vyjadriť nielen úroveň vykurovania jednotlivých miestností bytov, ale aj odber iných druhov veličín, napríklad odber vody.
